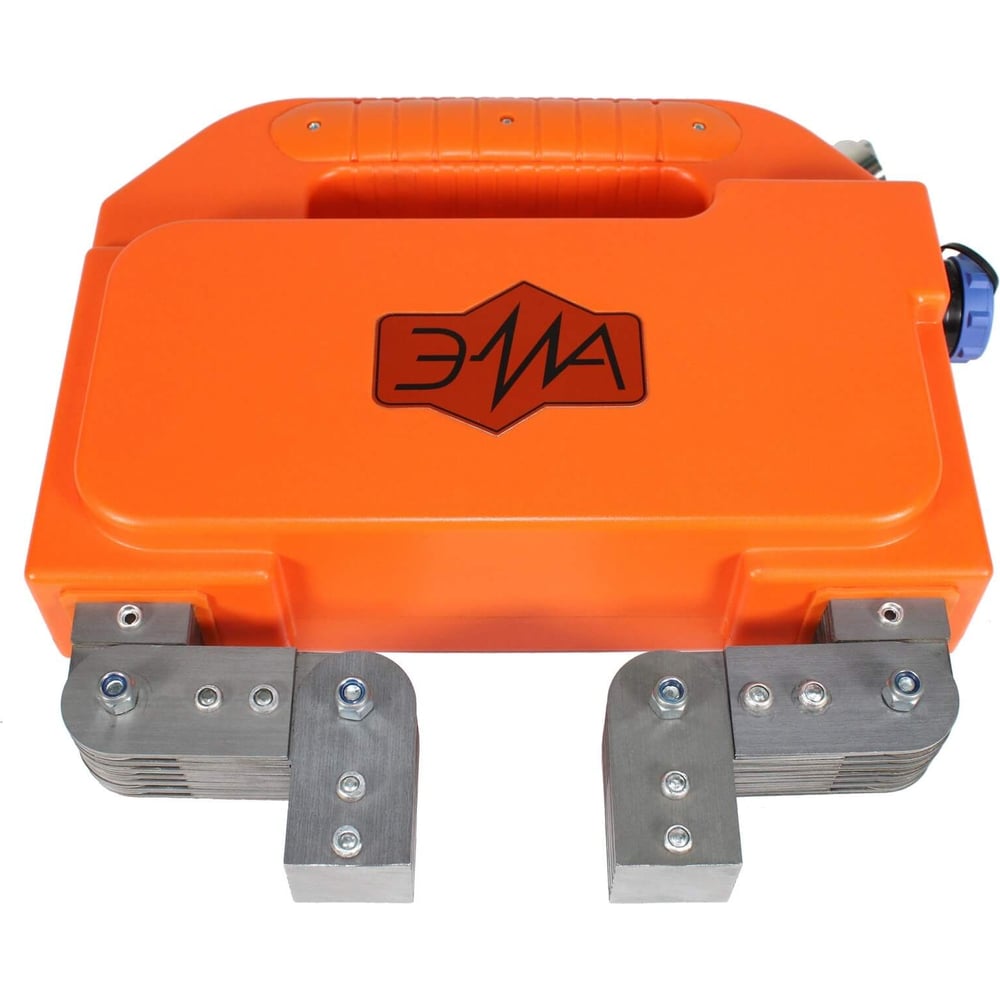

Электромагнит для магнитопорошковой дефектоскопии Машпроект ЭМА-200

Электромагнит применяется для проведения магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале: трещины, волосовины, надрывы; непровары сварных соединений. Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40. Намагничивание изделий различных форм и отдельных зон изделий, в т.ч. сварных швов, переменным или постоянным магнитным полем. В режиме "ПЕРЕМЕННЫЙ ТОК" прибор может использоваться для размагничивания объектов контроля путем постепенного удаления включенного электромагнита от объекта контроля. Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3. На торце корпуса расположен специальный переключатель для выбора режима работы: "ВЫКЛ.", "ПЕРЕМЕННЫЙ ТОК", "ПОСТОЯННЫЙ ТОК". Кабель питания подключается через разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита. Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях. Удобная ручка и элементы управления для работы в перчатках. Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 242 мм. Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков. Типовые объекты контроля: Сварные швы Детали машин и механизмов Строительные металлические конструкции Трубопроводы Металлопрокат Отливки Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала. Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля Подключить сетевой кабель к разъему на корпусе электромагнита Подключить сетевой кабель к розетке питающей сети (230В, 50Гц) С помощью переключателя выбрать режим работы – “ПЕРЕМЕННЫЙ ТОК” или “ПОСТОЯННЫЙ ТОК” Установить электромагнит полюсами в зону контроля на изделии Нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии магнитного поля. Для размагничивания изделия необходимо установить переключатель выбора режима работы в положение “ПЕРЕМЕННЫЙ ТОК”; затем, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем. По окончании работы – отключить сетевой кабель от розетки сети, затем – от разъема на корпусе прибора. Очистить электромагнит от остатков магнитной суспензии. Внимание! Необходимо соблюдать параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя! Нельзя оставлять подключенный к сети электромагнит без присмотра! Среднее расстояние между полюсами 142 мм Максимальное расстояние между полюсами 242 мм Минимальное расстояние между полюсами 42 мм Поперечное сечение полюсов, не менее 26х25 мм Рабочее магнитное поле AC/DC Рабочий ток переменный 2.5 А, постоянный 0.25 А Сила отрыва, не менее: Переменный ток 10 кг Постоянный ток 30 кг Сеть переменного тока 230В, 50Гц Рабочий цикл 50 % Максимальная длительность включения 6 с Степень защиты IP 54 Габаритные размеры 229x275x61 мм Съемный сетевой кабель длина 3 м, влагозащищенный разъем Температура окружающего воздуха – 30 до + 55 °С

Технические характеристики:
Габариты без упаковки: 229х275х61 мм
Вес нетто: 3800.000 г
Температура окружающей среды: от -30 до +55°С
